焊接螺柱保护瓷环的作用与使用要求

2022-03-10 15:48:29 浙江创利焊接科技股份有限公司 浏览次数 1494

焊接螺柱保护瓷环的作用与使用要求:

1、瓷环内腔的尺寸设计

与螺柱直径相对应的焊接余量也称为螺柱的缩短或燃烧长度。焊接后基本变成了圆角,即嵌在螺柱根部的条状沉积物。焊脚的形状和尺寸受瓷环内腔(成型槽)的制约,是瓷环内腔尺寸设计的基础。焊脚熔化金属量与瓷环内腔容积有较大偏差,即焊脚可以是连续的,在一定范围内焊脚的缺肉和不平整不影响接头的力学性能。

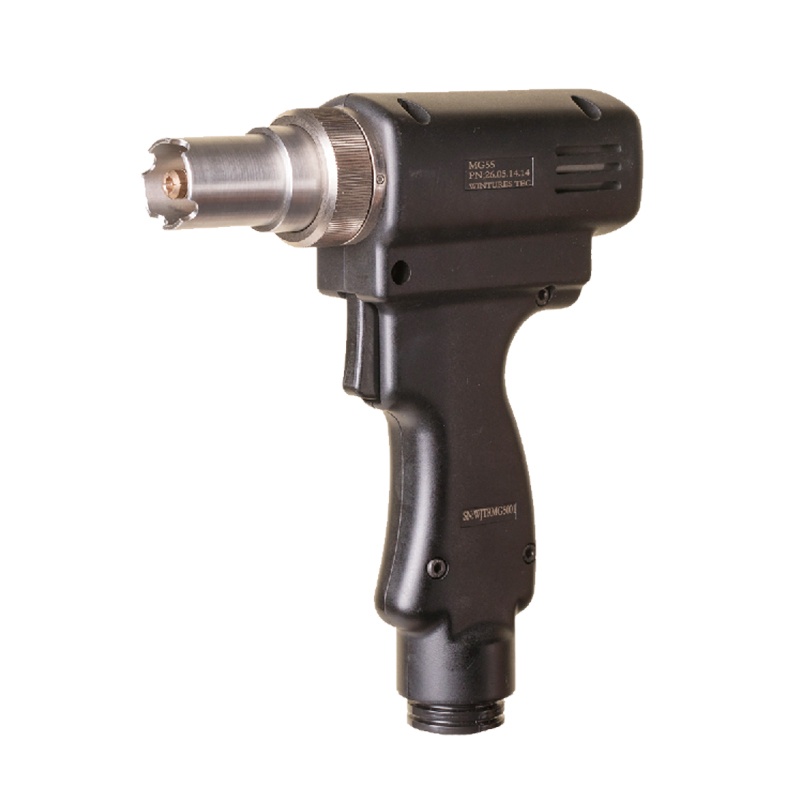

焊接螺柱

2、瓷环的作用和使用要求

瓷环可以在植入焊接过程中保护熔池免受空气侵入,从而避免接头质量恶化。每个螺柱焊消耗一个瓷环,成为电弧螺柱焊最大的工艺特点。瓷环的作用是:

(1)机械隔离空气的侵入,降低熔融金属的氧化程度;

(2)将焊接电弧集中在焊接区域;

(3)将熔融金属限制在焊接区以防止损失,并限制焊脚的形成;

(4)防止邻近区域非金属材料的碳化;

(5)保护焊工暴露的皮肤免受电弧灼伤。

瓷环作为一次性消耗材料,通常由廉价的耐火材料或堇青石材料烧结而成,并配以一些特殊的添加剂。瓷环的使用要求如下:

(1)它在高温下化学稳定,不会与熔融的液态金属发生反应;

(2)具有耐高温和抗热震性。急剧的温升和内外温差要求瓷环必须有较低的热膨胀和较高的导热系数才能保持原有的形状;

(3)不会析出有害气体;

(4)焊后自动爆破。由于瓷环具有一定的强度,在常温下,其线膨胀系数与金属线膨胀系数之差足以使突然冷却的瓷环在焊接结束时自动爆裂断裂,形成焊接建筑垃圾并被清除。

瓷环价格便宜,容易烧结,国内厂家烧结的瓷环使用效果差别很大。焊后不能自然破碎起壳,使焊脚表面粗糙的瓷环,为次品;能使接头合格率达到99.8%的瓷环是优等品。
